Lemelni separator (pločasti taložnici) i taložnici se koriste za kontinualnu separaciju suspendovanih materija iz vode. Služi za sedimentaciju mulja od prečišćene vode, odnosno njeno izbistravanje.
U poređenju sa klasičnim separatorima/taložnicima postižu višu efikasnost odvajanja i ugušćivanja čvrste faze. Princip lamelnih separatora zasnovan je na činjenici, da za taložnik sa laminarnim strujanjem ne zavisi prema zakonu površinskog opterećenja separacija čestica dubina taložnika, već od njegove površine.
Separatori uvek moraju da se usaglase prema kvalitetu mulj. Primenjuju se za one tipove otpadne vode koje ne sadrže suspenziju, koja nema tendenciju lepljenja- npr. mulj koji nastaje koagulacijom, ili suspenzije koje se već nalaze u oblasti zagušćivanja, jer je efekat značajan.

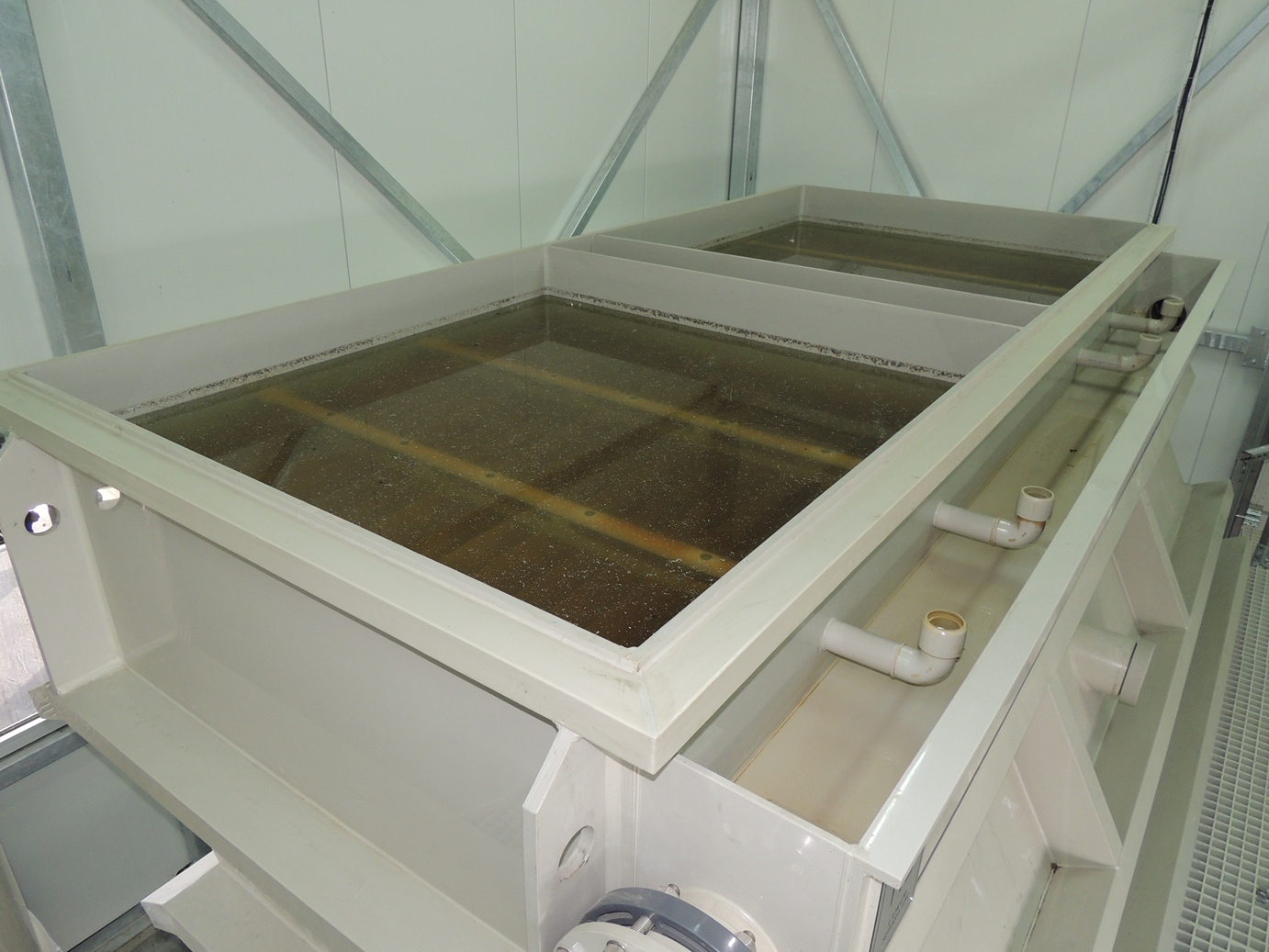

Separatori su izrađeni tehnikom varenja ekstrudiranih ploča. Konstrukciono to je pravougani rezervoar sa kosim zidovima. Separator se sastoji od dovodnog objekta, lamelnog dela podeljenog na dva dela, odvodnog kanala i kupastog dela za izvojeni mulj. Lamelni unutrašnji deo završava se asimetričnom kupom. Mulj sa dna lemelnog separatora odvodi upravljano od strane centralnog PLC uz pomoć mebranskih ventila.
Lamelni separatori se izrađuju u skladu sa direktivom EK 2006/42/ES. Lamelni separatori se proizvode u svim kapacitetima prema zahtevu kupca, količini i opterećenju otpadne vode.
Tip | Kapacitet m3/h | Površina m2 | Dimenzije u (mm) | ||||||||||
d | d1 | d2 | š | š1 | š2 | v | v1 | v2 | DN1 | DN2 | |||
LS-5 | 5 | 3,6 | 2285 | 1470 | 1620 | 2270 | 2480 | 1385 | 2935 | 2235 | 2595 | 100 | 150 |
LS-10 | 10 | 4,8 | 3590 | 3320 | 1785 | 2326 | 1450 | 1720 | 2920 | 2120 | 2575 | 150 | 150 |
LS-15 | 15 | 7 | 4040 | 3760 | 2020 | 3255 | 2300 | 2420 | 3118 | 2338 | 2733 | 150 | 150 |
LS-20 | 20 | 8,7 | 5435 | 4360 | 4640 | 2280 | 2000 | 1000 | 2935 | 2155 | 2150 | 100 | 150 |
